Discovery IGS 740 für den Hybrid-OP

Neue Maßstäbe für Raum und Bewegung


Neue Maßstäbe für Raum und Bewegung

Das Discovery IGS 740 Angiographiesystem bietet sowohl äußerst hochwertige Bildgebung als auch uneingeschränkte Platzverhältnisse im Hybrid-Operationssaal.

Die einzigartige, mobile Plattform verfügt über alle Leistungsmerkmale eines fixierten Bildgebungssystems am Patiententisch, kann jedoch auch beiseite gefahren werden, sodass multidisziplinäre Teams bequem Verfahren abschließen können und ungehinderten Zugang zu Patienten haben.

Bildführung für High-End-Fluoroskopie, erweiterte Anwendungen, 3D-Bildfusion – alles in einer innovativen Gantry, die auf vordefinierten Wegen mit lasergeführter Präzision bewegt wird.

Mit einem außergewöhnlich großen Detektor können große Anatomien bei einer Vielzahl von endovaskulären, Hybrid- und offenen chirurgischen Verfahren in einer Ansicht dargestellt werden, ohne dass hierbei fest installierte Boden- oder Deckensystemstrukturen behindern.

Mit dem Discovery IGS 740:

  • Entdecken Sie neue Möglichkeiten mit vorhersagbarer Bewegung und Patientenzugang.
  • Gestalten Sie Ihren Workflow mit hochpräziser Bildgebung von Grund auf neu.
  • Schätzen Sie Ihre Optionen mit flexiblen Raumanordnungen neu ein.

Vorteile

Entdecken Sie neue Möglichkeiten.

Mit der Discovery IGS 740-Gantry behindern keine Boden- oder Deckenstrukturen Ihre Arbeit oder Mobilität – Ihre Freiheit ist nahezu grenzenlos. Eine kabellose, lasergeführte Gantry integriert den bildgebenden C-Bogen. Verschieben Sie sie zum Patiententisch, um jede beliebige Anatomie darzustellen, und fahren Sie sie anschließend beiseite, um vorausgewählte Positionen präzise einzustellen.

Mit der beweglichen Gantry hat das Klinikteam die volle Kontrolle.

Das Discovery IGS 740 verschafft Ihnen vollständige Flexibilität am klinischen Arbeitsplatz. Mit den Steuerungen an der Seite und Rückseite des Patiententischs können Sie das System leicht und bequem manövrieren. Nach der Positionierung zur Bildgebung fährt die Gantry mit präziser Laserführung auf festgelegtem Weg um den Patiententisch. Mit den kombinierten Gantry- und OP-Tischbewegungen von GE können Sie an jedem Punkt anhalten und ein Bild aufnehmen, sodass Sie eine Abdeckung von Kopf bis Fuß erzielen.

Die Back-In-/Back-Out-Funktion über einen Tastendruck ermöglicht vollständig flexible Verfahren.

Mit dem Discovery IGS 740 stehen Ihnen tatsächlich beide Optionen zur Verfügung: Per Tastendruck bringen Sie die Gantry zur Bildgebung an den Patiententisch und entfernen Sie auch wieder, wenn sie nicht mehr gebraucht wird. Die Gantry kann aus bis zu neun Bildgebungspositionen am Patiententisch in bis zu elf vordefinierte Positionen weggefahren werden.1 Die Back-Out-Abstände sind an die Raumgröße anpassbar.

Teams arbeiten besser, wenn sie nicht behindert werden.

Das Discovery IGS 740 gibt Ärzten, Pflegekräften, Anästhesisten und MTRAs ausreichend Platz für eine effiziente Zusammenarbeit. Das Klinikteam kann sich je nach Präferenz auf einer beliebigen Seite des Patienten positionieren. Mit dem versetzten C-Bogen kann der Anästhesist bequem am Kopfende des Patienten arbeiten.

Individuelle Parkpositionen geben maximale Freiheit.

Wenn die Gantry nicht zur Bildgebung benötigt wird, kann diese vollständig beiseite geschoben werden und gewährt so vollständigen Zugang zum Patienten auf dem Tisch sowie eine einfache Reinigung des Raums. Es können zwei Parkpositionen für Ihre Raumgröße vorkonfiguriert werden.

Gestalten Sie Ihren Workflow von Grund auf neu.

Genießen Sie die Leistungsmerkmale der Fluoroskopie für eine präzise Echtzeit-Bildführung, 3D-Rotationsangiografie mit CT-ähnlicher Bildgebung und Fusion vorheriger 3D-Bilder aus mehreren Modalitäten. Erreichen Sie ein neues Maß an klinischer Vielseitigkeit, um auch zunehmend komplexe und komplizierte Verfahren mit mehr Präzision und Dosiseffizienz erfolgreich zu planen, zu führen und zu beurteilen – mit ASSIST, der neuen Generation an fortschrittlichen Softwarelösungen zur interventionellen Bildgebung von GE.

Discovery IGS 730

Außergewöhnlich großer Detektor

Mit seinem 41 x 41 cm großen Digitaldetektor besitzt das Discovery IGS 740 ein besonders großes Bildfeld für die interventionelle Bildgebung. Außerdem haben wir die Bildkette so entworfen, dass diese dosiseffizient ist und dabei detailreiche Bilder liefert. Der 41 x 41 cm große Detektor ist das Herzstück der bewährten Bildkette, die ausschließlich von GE entwickelt und hergestellt wurde. Er bietet eine überaus hohe Detective Quantum Efficiency (DQE), das anerkannte Maß für die Dosiseffizienz eines Röntgendetektors.

Führende Right-Dose-Technologie

Wir wissen, dass Sie die Entscheidung treffen müssen. Mit dem Discovery IGS 740 können Sie die Bildqualität auswählen, die Sie für die geringstmöglich erzielbare Dosis anstreben. Dafür gibt es die integrierte Dosiseffizienz. Beispiel: Bei einem längeren Fokus-Körper-Abstand streut das Discovery IGS 740 den Röntgenstrahl verstärkt, wenn dieser den Patienten erreicht, sodass die Strahlendosis auf der Haut um bis zu 10–15 % reduziert werden kann.2. Die tischseitig steuerbare Dosisanpassung ermöglicht die Auswahl der bevorzugten Protokolle für bestimmte Routineaufgaben und unterstützt Sie somit bei einer personalisierten Patientenversorgung. Mit unseren Tools zur Dosisaufzeichnung können Sie Ihre aktuellen Verfahren beurteilen und erfahren, wie Sie das Dosismanagement optimieren.

Weitreichender C-Bogen mit großer Öffnung

Das Discovery IGS 740 verfügt über einen C-Bogen mit großer Patientenöffnung. Die Kombination aus dieser großzügigen Öffnung und dem 41 x 41 cm großen Detektor ermöglicht die 3D-Bildgebung von Patienten an jeglichen anatomischen Punkten ohne die Gefahr von Kollisionen, und das selbst bei großen Patienten mit einem BMI bis zu 40**. Das heißt konkret, dass mit Discovery IGS 740 die 3D-Bildgebung bei mindestens 95 % der Erwachsenen in den USA und möglicherweise auch der erwachsenen Patienten weltweit bewerkstelligt werden kann***.

Schätzen Sie Ihre Optionen neu ein.

Mit einem flexiblem Raumdesign nutzen Sie kostbaren Raum optimal aus. Bauen Sie Ihren Raum zu einem neuen, voll funktionsfähigen Hybrid-OP um, konfigurieren Sie einen kleinen Raum neu oder nutzen Sie einen vorhandenen Raum. Das Discovery IGS 740 kann auch in kleinen Räumen von nur 35 m2 installiert werden.3 Nutzen Sie die Möglichkeit, die Verfahrenszusammenstellung in Ihrem OP mit den außergewöhnlichen Geräten für minimal-invasive Verfahren zu erweitern.

Discovery IGS 730

Dank des Designs ohne Deckenaufhängung gibt es nun auch keine Kontaminationsquellen mehr.

Mit der mobilen Gantry wird keine Deckenaufhängung im Raum benötigt, wodurch Kontaminationen durch luftgetragene Partikel unterbunden werden. Dadurch wird der Laminarfluss über dem Chirurgiefeld selbst bei Bildgebungspositionen ermöglicht, sodass die Kriterien der ISO 5-Klassifizierung erfüllt werden können5.

Sterile Abdeckungen schützen zusätzlich.

Discovery IGS 730

Detektor und Röhre können ganz einfach mit sterilen Abdeckungen verhüllt werden.4 Diese wurden speziell so gestaltet, sodass sie die Gantry- bzw. Detektorbewegung nicht behindern. Sie können rasch und leicht über vier einfache an der Seite montierte Klemmen im C-Bogen befestigt werden.

Das Design des OP-Tischs von GE erlaubt mehr Flexibilität.

Discovery IGS 730

Bei Hybrid-, endovaskulären und offenen Verfahren bietet der OP-Tisch von GE beträchtliche Vorteile. Die lange Tischplatte (333 cm) reicht sogar für 3 m lange Katheter und verfügt über zusätzlichen Stauraum für sterile Gegenstände. Mit mit nur einer Tischverschiebung von 170 cm in Längsrichtung können Sie bis zu 189 cm Anatomie abdecken. Die frei schwebende Tischplatte mit elektrisch verstärkter Bewegung ermöglicht das Verschieben schwerer Patienten. Die Patiententisch-Schienen ermöglichen das einfache Anbringen von Zubehör wie Chirurgie-Retraktoren oder Anästhesie-Bildschirmhalterungen.

ASSIST

Effiziente Entscheidungen, effizientes Arbeiten

Interventionelle Anwendungen sind auf dem Vormarsch, bieten sie doch auch immer mehr Möglichkeiten hin zu weniger invasiven, sichereren und zugleich kostengünstigeren Verfahren. Mit ASSIST, der neuen Generation an fortschrittlichen Softwarelösungen zur interventionellen Bildgebung von GE, erreichen Sie ein neues Maß an klinischer Vielseitigkeit und sind in der Lage, zunehmend komplexe und komplizierte Verfahren mit mehr Präzision und Dosiseffizienz erfolgreich zu planen, zu führen und zu beurteilen.

EVAR ASSIST 2

Endovaskuläre Aortenrekonstruktionen können bei komplexen Anatomien sehr schwierig ausfallen. Mit EVAR ASSIST 28 wird die 3D-Fusionsbildgebung sehr leicht zugänglich.

duct-categories-interventional-x-ray-igs-for-hybrid-or-discovery igs 730-evar-assist-3.jpg
Planung

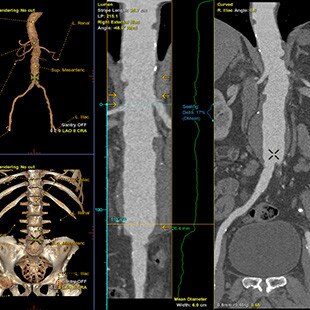

Führen Sie die Planung mit einer spezialisierten EVAR-Anwendung durch, die auch wichtige Anatomiemessungen, Endograft-Dimensionierung und die Speicherung wichtiger Informationen zur Fusionsbildgebung während des Eingriffs ermöglicht.

duct-categories-interventional-x-ray-igs-for-hybrid-or-discovery igs 730-evar-assist-2.jpg

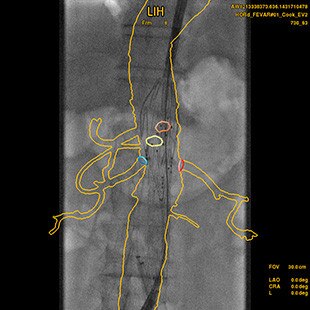

Führung

Führen Sie Geräte anhand überlagernder 3D-Datensätze aus CT-, MR- oder CBCT-Aufnahmen auf Echtzeit-Durchleuchtungsbildern. Und zur Registrierung des 3D-Modells verwenden Sie einfach die Zweifachansichts-Registrierung.

duct-categories-interventional-x-ray-igs-for-hybrid-or-discovery igs 730-evar-assist-1.jpg
Beurteilung

Erfassen Sie mit Innova CT HD hochauflösende CBCT-Bilder in High Definition, und zeigen Sie die Informationen in obliquen Ansichten an, um den Einsatz des Geräts zu beurteilen und potenzielle Endoleckagen zu identifizieren.

Vessel ASSIST

Die periphere Rekanalisierung kann sich bei langen Verschlüssen sehr schwierig gestalten. Mit Vessel ASSIST9 können dank 3D- und Mittellinie-Überlagerung Verschlüsse überbrückt und das Positionieren und Einsetzen von Geräten unterstützt werden.

t-categories-interventional-x-ray-igs-for-hybrid-or-discovery igs 730-plan-evar-assist.jpg
Planung

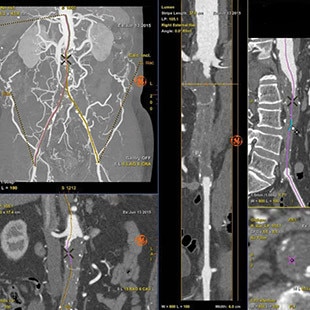

Extrahieren Sie automatisch die Knochen- und Gefäßanatomien. Bearbeiten Sie die Gefäßmittellinien, und überbrücken Sie Einschließungen.

ct-categories-interventional-x-ray-igs-for-hybrid-or-discovery igs 730-vessel-assist-2.jpg
Führung

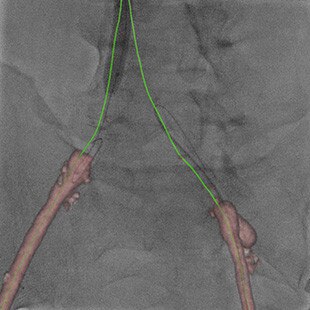

Importieren Sie die segmentierte Anatomie, Mittellinie und Referenzmarken. Und überlagern Sie sie auf Echtzeit-Durchleuchtungsbildern – unabhängig vom Winkel.

ct-categories-interventional-x-ray-igs-for-hybrid-or-discovery igs 730-vessel-assist-1.jpg
Beurteilung

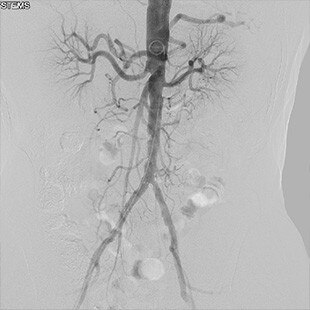

Anhand von DSA-Bildern mit großem Bildfeld lässt sich die gesamte zu untersuchende Anatomie abbilden.

Valve ASSIST 2

Der Transkatheter-Aortenklappenersatz (TAVR) erfordert eine gründliche und detaillierte Planung. Mit Valve ASSIST 210 können Sie schwierige Eingriffe zuverlässig planen und die Instrumente führen.

duct-categories-interventional-x-ray-igs-for-hybrid-or-discovery igs 730-tavi-assist-3.jpg

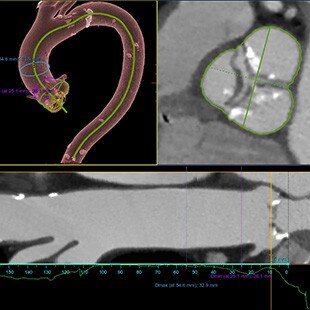

Planung

Die automatisierte Aortensegmentierung und die automatische Erkennung der Klappenebene ermöglichen interventionellen Kardiologen und Herzchirurgen eine einfache und reproduzierbare Klappendimensionierung.

duct-categories-interventional-x-ray-igs-for-hybrid-or-discovery igs 730-tavi-assist-2.jpg
Führung

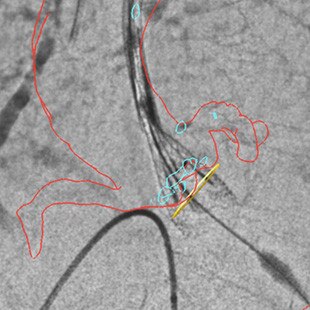

Führen Sie die Instrumente mit höchster Präzision und Echtzeit-3D-Führung. Bei der Positionierung und dem Einsetzen der Klappe unterstützt Sie der Visualisierungsmodus für die Kalzifizierungshervorhebung.

duct-categories-interventional-x-ray-igs-for-hybrid-or-discovery igs 730-tavi-assist-1.jpg
Beurteilung

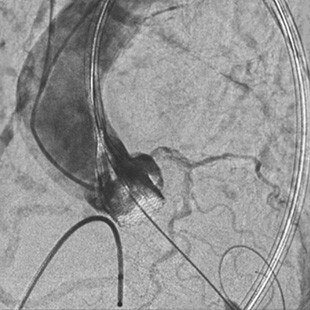

Behalten Sie den Blutrückstrom entweder angiografie- oder ultraschallunterstützt immer im Blick.

Needle ASSIST11

Die Durchführung von minimal invasiven Wirbelsäulenverfahren im Hybrid-OP ermöglicht einen hervorragenden Zugang zum Patienten bei gleichzeitig optimaler Bildgebung, was wesentlich dazu beiträgt, den richtigen Eintrittspunkt zu finden und Geräte ohne Berührung kritischer Strukturen vorzuschieben.

CT-categories-interventional-x-ray-igs-for-hybrid-or-discovery igs 730-nadelassistent-3.jpg

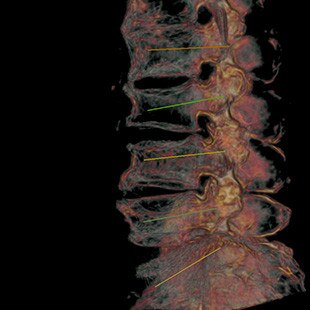

Planung

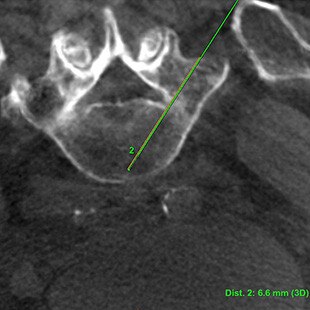

Mithilfe obliquer CBCT-Querschnittsbilder kann der Eingriff so direkt anhand von erstklassigen 3D-Informationen geplant werden, und die optimalen Hauteintrittspunkte und Nadelwege können bestimmt werden.

CT-categories-interventional-x-ray-igs-for-hybrid-or-discovery igs 730-nadelassistent-2.jpg

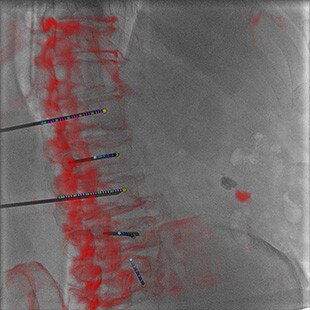

Führung

Führen Sie die Nadel entlang der Trajektorie, die der C-Bogen-Winkelverstellung und Tischverschiebung folgt. Dank dedizierter Knochendarstellung (Bone Rendering) können Sie Fehlregistrierungen selbst geringer Patientenbewegungen noch tischseitig korrigieren.

CT-categories-interventional-x-ray-igs-for-hybrid-or-discovery igs 730-nadelassistent-1.jpg
Beurteilung

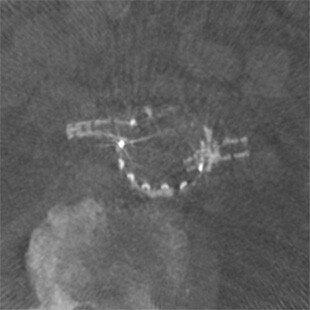

Mit Stereo 3D wird eine rekonstruierte 3D-Nadel auf einer CBCT-Obliqueansicht anhand von nur zwei Durchleuchtungsbildern visualisiert, sodass Geräte innerhalb der 3D-Anatomie auch ohne CBCT-Akquisition lokalisiert werden können.

Weitere Produkte

1. Das Discovery IGS 7 OR ist vollständig mit der strahlendurchlässigen flachen 360-Grad-Tischplatte 1180.16A2/F2 und der Universal-Tischplatte 180.10A0/F0 mit Aufsatz 1180.37A0/F0 integrierbar. Die flache Tischplatte ist für interventionelle, minimal-invasive und konventionelle offene Operationsverfahren geeignet. Die Universal-Tischplatte eignet sich für minimal-invasive Operationen und konventionelle offene chirurgische Eingriffe.
2. Einige der Leistungsmerkmale werden nur von einer Tischplatte des MAGNUS OP-Tischsystems erfüllt, die mit dem Discovery IGS 7 OR kompatibel ist. Beachten Sie stets die technischen Daten im entsprechenden Produktdatenblatt der jeweiligen Tischplatte für das Discovery IGS 7 OR und das Maquet Magnus OP-Tischsystem.
3. Das System wird mit Standardeinstellungen geliefert. Anpassungen können von einer GE-Fachperson vorgenommen werden.
4. Option. Verfügbar für die IGS 730 OR-Konfiguration
5. 3DCT HD ist eine Option, die separat erhältlich ist. Beinhaltet 3DXR. Erfordert die AW-Workstation und Volume Viewer
6. Die Option ist u. U. nicht in allen Ländern verfügbar; prüfen Sie dies bitte bei Ihrer Vertretung vor Ort.
7. Andere Tischplattenkonfigurationen können für konventionelle chirurgische Eingriffe verwendet werden, bei denen keine Bildgebungsgeräte zum Einsatz kommen. Maquet-Produkte werden von Getinge vertrieben.
8. Die Schädelklemme ist von Getinge erhältlich.
9. MAR & Motion Freeze sind optionale Funktionen von 3DXR. Separat erhältlich. Die mit Motion Freeze erzielte Verbesserung hängt von folgenden Faktoren ab: Erfassungsbedingungen, Tischposition, Patient, Art der Bewegungen, anatomische Lokalisierung und klinisches Verfahren. Sie wurde visuell mit einem physischen Phantom beurteilt.
10. Die Kollisionsmanagement-Funktionen sind nicht als Ersatz für eine ordnungsgemäße Bedienung des Systems vorgesehen.
11. Für die Bildführung mit 3D-Fusion sind zusätzliche Produkte erforderlich, die eine AW-Workstation voraussetzen.
