Zyklotrone

Tracer-Produktion und PET/CT gehen Hand in Hand. Aufgrund der relativ kurzen Halbwertszeiten von PET-Radioisotopen ist es ein Wettlauf gegen die Zeit, ein radioaktives Isotop zu erzeugen, es zu einem Radiopharmazeutikum zu synthetisieren und dem Patienten zu verabreichen. Für die Suche nach echten Erkenntnissen mittels PET ist der Zugang zu einem Zyklotron erforderlich, was jedoch als der schwierigste und komplexeste Teil einer PET-Installation gilt.

Mit dem Endziel, echte Erkenntnisse für mehr Gesundheitsdienstleister zu ermöglichen, wurde jedes System in unserem Zyklotron-Portfolio so konzipiert, dass die Implementierung und der Betrieb einer Tracer-Produktionsanlage erleichtert wird. Dazu konzentrieren wir uns auf drei wichtige Innovationsbereiche: Geringeres Strahlenrisiko, Benutzerfreundlichkeit und Zuverlässigkeit.

Unsere Systeme basieren alle auf unserem branchenführenden vertikalen Mittelschicht-Zyklotron-Design. Dieses Design erfordert nur minimalen Platz und reduziert in Kombination mit Komponenten mit Schnellentriegelung die Strahlendosis für das Wartungspersonal erheblich.

Unsere Systeme sind zudem vollständig automatisiert, sodass die Isotopenproduktion von Anfang bis Ende nicht mehr als fünf einfache Schritte erfordert. Daher kann der Routinebetrieb von einem ausgebildeten Krankenhaustechniker durchgeführt werden, was die Ersteinrichtung und den täglichen Betrieb einer Einrichtung erheblich vereinfacht.

Zu guter Letzt sind unsere Zyklotrone auf Zuverlässigkeit mit einer unübertroffenen, garantierten Betriebszeit ausgelegt und werden durch den branchenweit größten Support-Umfang unterstützt.

Ausgehend von diesen Grundprinzipien haben wir ein Portfolio an Zyklotronen entwickelt, die speziell auf Ihre individuellen Anforderungen an Kapazität, Standort und Tracer-Typen zugeschnitten sind. Egal ob Sie eine PET-Produktionsstätte aufbauen, um eine gesamte Region zu unterstützen, oder ob Sie Bedarf an einer einrichtungsinternen Lösung haben: Unsere Zyklotrone bieten Ihnen die Lösung, mit der Ihre Einrichtung schnell echte Fortschritte machen kann.

Lesen Sie mehr über die weltweite Marktführerschaft von GE Healthcare im Bereich PET-Zyklotrone und die jüngste Installation der 400. Anlage.

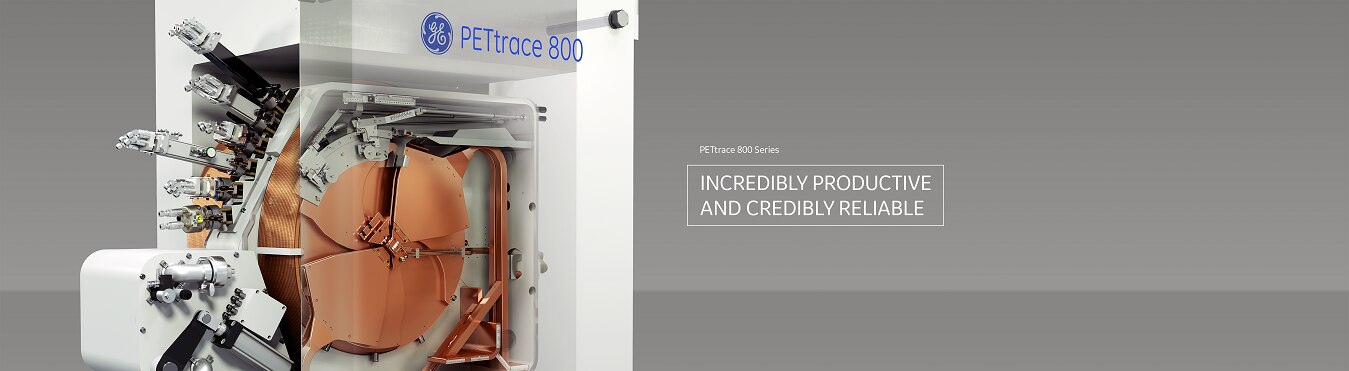

Vor allem die Zyklotron-Serie PETtraceTM 800 ist für ihre hohe Zuverlässigkeit bekannt. Diese Zuverlässigkeit zusammen mit der hohen Herstellungskapazität ließ das System zu einem der beliebtesten Zyklotrone der Welt werden.

Die Serie PETtrace 800 verfügt über eine Strahlextraktionseffizienz von über 99,9 Prozent. Zwei Karusselle, jeweils mit sechs Kohlefolien ausgestattet, werden zur Extraktion des Strahls verwendet. Darüber hinaus kann das Extraktionssystem im Einzelmodus betrieben werden, oder es kann im Dualmodus gleichzeitig zwei Ziele bestrahlen. Diese effiziente Extraktionstechnologie sorgt für eine hohe Produktionskapazität.

Es ist außerdem vielseitig und skalierbar. Die gesamte Serie basiert auf einem kompakten Zyklotron mit negativen Ionen und unserem vertikalen Mittelschichtdesign. Es bietet sowohl Protonen- als auch Deuteronen-Beschleunigungsfunktionen, und Sie können das System mit verschiedenen Zielen und Prozesssystemen weiter konfigurieren. So können Sie entweder Ihre Kapazität oder Ihr Tracer-Portfolio erweitern, wenn Ihre Produktionsanforderungen wachsen.

Um die Standortplanung zu vereinfachen und Ihr Bauprojekt zu optimieren, können Sie jedes Zyklotron der PETtrace 800 Serie mit einem Strahlenschutz ausstatten. Mit einer Reihe von strategisch konzipiertem Blei- und Polyethylen-Blöcken sowie Stahltanks, die mit boroniertem Wasser gefüllt sind, macht der Strahlenschutz den großen Bunker überflüssig, der normalerweise für Zyklotronen mit hoher Energie verwendet wird.

Mit der Serie PETtrace 800 können Sie FDG zuverlässig an eine große Anzahl von Kunden liefern oder für ein Forschungsprogramm eine breite Palette von Tracern bereitstellen. Die Serie bietet die notwendige Effizienz zur Vereinfachung Ihrer klinischen Abläufe, die Flexibilität für Forschungsprotokolle und die notwendige Leistung, um die regionalen Vertriebsanforderungen zu erfüllen.

ERWEITERN SIE IHRE TRACER-PRODUKTION

product-product-categories-pet-radiopharmacy-singular cyclotron-cyclotron image 11.pngMaximieren Sie Ihre Tracer-Produktionskapazität

product-product-categories-pet-radiopharmacy-singular cyclotron-cyclotron image 6.pngVielseitigkeit zur Herstellung einer Vielzahl verschiedener Tracer-Verbindungen

product-product-categories-pet-radiopharmacy-singular cyclotron-cyclotron image 1.pngOptimieren Sie Ihren Arbeitsablauf mit einer voll automatisierten Produktionssequenz

product-product-categories-pet-radiopharmacy-singular cyclotron-cyclotron image 3.pngVerbessern Sie Ihre Kapitaleffizienz mit einem System mit geringem Platzbedarf, das einfach zu installieren und zu warten ist

product-product-categories-pet-radiopharmacy-singular cyclotron-cyclotron image 8.pngReduzieren Sie die Strahlendosis für das Personal durch ein branchenführendes Design und integrierte Abschirmung

product-product-categories-pet-radiopharmacy-singular cyclotron-cyclotron image 9.pngSichern Sie Ihre Investitionen mit einem kontinuierlichen Upgrade-Pfad, mit dem Sie die Kapazität erhöhen und neue Funktionen hinzufügen können

product-product-categories-pet-radiopharmacy-singular cyclotron-cyclotron image 7.pngVereinfachen Sie die Standortplanung mit einer Strahlenschutzoption, die eine große Bunkerinfrastruktur überflüssig macht


Minimalkonfiguration mit integrierter Technologie, die möglichst wenig Platz einnimmt
Minimalkonfiguration mit integrierter Technologie, die möglichst wenig Platz einnimmt

Vielseitigkeit zur Herstellung einer Vielzahl verschiedener Tracer-Verbindungen
Vielseitigkeit zur Herstellung einer Vielzahl verschiedener Tracer-Verbindungen
Vielseitigkeit zur Herstellung einer Vielzahl verschiedener Tracer-Verbindungen

MINItrace™ Qilin kombiniert eine kleine Stellfläche mit der notwendigen Kapazität, um über die interne Produktion hinaus bis hin zur lokalen Verteilung zu gehen. Es handelt sich um ein voll automatisiertes, positronemittierendes Zyklotron, das die Isotope produzieren kann, die für 99 Prozent aller klinischen PET-Verfahren erforderlich sind. Darüber hinaus können mehrere Produktionen nacheinander mit hoher Zuverlässigkeit ausgeführt werden. So kann es drei bis vier interne Scanner unterstützen und gleichzeitig Ihre lokalen Vertriebsanforderungen erfüllen.

Dieses äußerst vielseitige Zyklotron kann auf verschiedene Arten konfiguriert werden. Durch die Auswahl verschiedener Zielsysteme und Chemiemodule können Sie die Tracer-Produktion für Programme außerhalb der Onkologie, wie Neurologie und Kardiologie, erkunden.

MINItrace Qilin verfügt über eine der kleinsten Abmessungen aller klinischen Zyklotrone, sodass es einfach zu installieren und zu platzieren ist. Es ist außerdem mit einer Selbstabschirmungs-Option ausgestattet, die Ihnen die Flexibilität gibt, es in einem vorhandenen Gebäude zu platzieren.

INTERN UND DARÜBER HINAUS

product-product-categories-pet-radiopharmacy-singular cyclotron-cyclotron image 4.pngEntdecken Sie die Tracer-Produktion für Programme außerhalb der Onkologie, z. B. Neurologie und Kardiologie

product-product-categories-pet-radiopharmacy-singular cyclotron-cyclotron image 5.pngOptimieren Sie die Produktionszeiten, indem Sie mehrere Produktionen nacheinander mit hoher Zuverlässigkeit ausführen

product-product-categories-pet-radiopharmacy-singular cyclotron-cyclotron image 1.pngOptimieren Sie Ihren Arbeitsablauf mit einer voll automatisierten Produktionssequenz

product-product-categories-pet-radiopharmacy-singular cyclotron-cyclotron image 3.pngVerbessern Sie Ihre Kapitaleffizienz mit einer kleinen Systemstellfläche mit nur minimalen Standortanforderungen

product-product-categories-pet-radiopharmacy-singular cyclotron-cyclotron image 8.pngReduzieren Sie die Strahlendosis für das Personal durch ein branchenführendes Design

product-product-categories-pet-radiopharmacy-singular cyclotron-cyclotron image 9.pngSichern Sie Ihre Investitionen mit einem kontinuierlichen Upgrade-Pfad, mit dem Sie die Kapazität erhöhen und neue Funktionen hinzufügen können

Minimalkonfiguration mit integrierter Technologie, die möglichst wenig Platz einnimmt
Minimalkonfiguration mit integrierter Technologie, die möglichst wenig Platz einnimmt

Das automatisierte, benutzerfreundliche und wirtschaftliche GENtrace™ ist das ideale Einzelpartikel-Zyklotron für Krankenhäuser, die ihre Tracer-Produktion ins Haus holen möchten. Obwohl es für die Produktion von FDG optimiert ist, bietet es auch die notwendige Flexibilität für Forschungsprogramme. Mit einer Dosiskapazität von 12 bis 15 pro Produktionsrunde und der Möglichkeit, aufeinander folgende Runden ohne Ausfallzeiten durchzuführen, bietet es ausreichend Kapazität für Krankenhäuser mit einem oder mehreren PET/CT-Systemen.

GENtrace umfasst mehrere technische Innovationen, welche die Zuverlässigkeit erhöhen und die Verwendung erleichtern. Eine Turbomolekularpumpe liefert ein sauberes Vakuum, das einen robusten und stabilen Strahl ermöglicht und den Bedarf an Wartungseingriffen verringert. Das Magnetjoch erhöht seine Zuverlässigkeit und verbessert auch den Strahlenschutz, indem es die Standard-Vakuumkammer ersetzt und die Beschleunigungskammer vollständig umschließt.

Zusätzlich zum Strahlenschutz durch ein vertikales Mittelschichtdesign verfügt GENtrace über den branchenweit effizientesten Strahlenschutz mit einer durchschnittlichen Oberflächendosis von weniger als 3 μSv/h. Diese niedrige Dosisleistung ist wichtig, da sie die Aufstellung in vorhandenen Räumen ohne zusätzliche Infrastruktur ermöglicht. Die Abschirmung ist außerdem modular aufgebaut, was den Transport in ein bestehendes Gebäude weiter vereinfacht.

OPTIMIERT FÜR DEN INTERNEN BETRIEB

product-product-categories-pet-radiopharmacy-singular cyclotron-cyclotron image 1.pngOptimieren Sie Ihren Arbeitsablauf mit einer voll automatisierten Produktionssequenz

product-product-categories-pet-radiopharmacy-singular cyclotron-cyclotron image 8.pngReduzieren Sie die Strahlendosis für das Personal durch eine innovative Kombination aus Strahlenschutztechnologie und Systemdesign

product-product-categories-pet-radiopharmacy-singular cyclotron-cyclotron image 2.pngMinimieren Sie Wartungsausfallzeiten durch eine zuverlässige Produktion, die erst nach sechs Monaten einer Wartung unterzogen werden muss

product-product-categories-pet-radiopharmacy-singular cyclotron-cyclotron image 3.pngVerbessern Sie Ihre Kapitaleffizienz mit einer kleinen Systemfläche, die nur minimale Standortanforderungen hat und mit geringen Auswirkungen auf vorhandene Gebäude installiert werden kann

product-product-categories-pet-radiopharmacy-singular cyclotron-cyclotron image 9.pngSichern Sie Ihre Investitionen mit einem kontinuierlichen Upgrade-Pfad, mit dem Sie die Kapazität erhöhen und neue Funktionen hinzufügen können


Minimalkonfiguration mit integrierter Technologie, die möglichst wenig Platz einnimmt
Minimalkonfiguration mit integrierter Technologie, die möglichst wenig Platz einnimmt

Downloads

PETtrace 800-Zyklotron-System – DatenblattDownload
MINItrace Qilin-Zyklotron-System – DatenblattDownload
GENtrace-Zyklotron – DatenblattDownload
